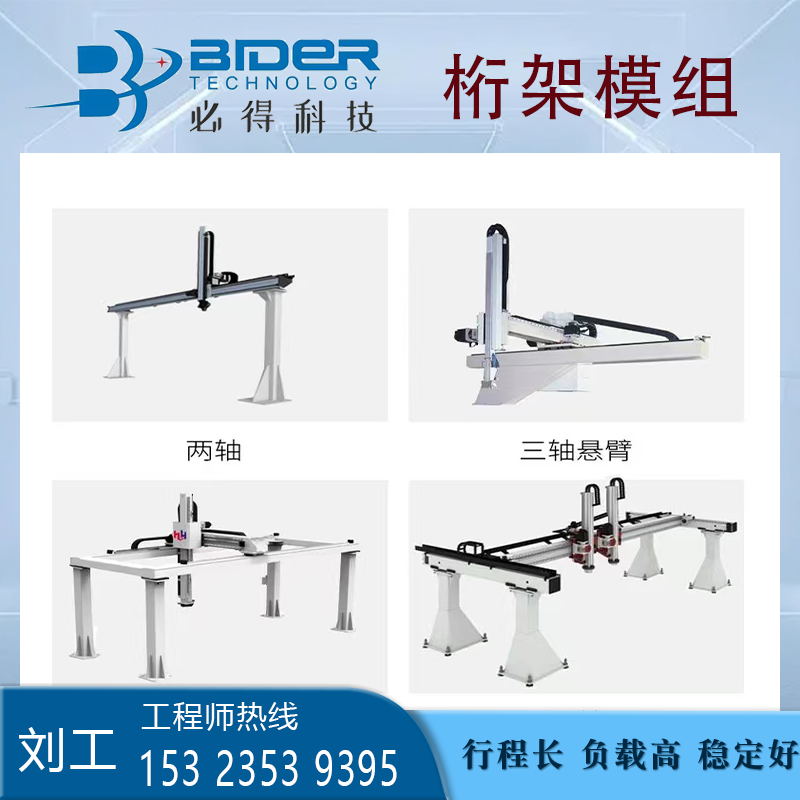

桁架機械手 桁架機器人 桁架模組滑臺廠家
| 材 質 | 鋁型材或者鋼 |
| 結構形式 | 單軸或者多軸組合搭建 |
| 規 格 | 50.80.110.136.170.17 |
| 類 型 | 齒輪齒條傳動 |
| 使用特性 | 可重載高速 |
| 發貨周期 | 7-15天 |
| 包 裝 | 紙箱或者木箱 |
| 運輸方式 | 物流 |
桁架機械手 桁架機器人 桁架模組滑臺廠家
鋁型材齒輪齒條滑臺模組基本參數 Aluminum profile rack and pinion sliding table module |
?
| 規格(136) | 重復定位精度 Repeat positioning accuracy（mm） | 0.05-0.1 | ||||
| 常用馬達功率 Common motor power (W) | 400W/750W | |||||
| 齒輪導程 Gear lead (mm) | 106 | |||||
| 行星減速機減速比 Planetary reducer reduction ratio | 3:01 | 5:01 | 7:01 | 10:01 | ||
| 最快速度 Fastest speed （mm/s） | 1883 | 1130 | 807 | 565 | ||
| 最大載重 maximum ?load（KG） | 水平 horizontal | 26 | 35 | 64 | 80 | |
| 垂直 vertical | 10 | 15 | 20 | 30 | ||
| 額定推力Rated ?thrust（N） | 218 | 347 | 520 | 694 | ||
| 標準行程 Standard ?itinerary (mm) | 50-10000(mm)(可拼接超長行程 Can be spliced for long strokes) | |||||
| 馬達額定轉速 Motor ?rated speed | 2500 | |||||
?
| 規格(210) | 重復定位精度 Repeat positioning accuracy（mm） | 0.05-0.1 | ||||
| 常用馬達功率 Common motor power (W) | 750W/1000W/1500W | |||||
| 齒輪導程 Gear lead (mm) | 167 | |||||
| 行星減速機減速比 Planetary reducer reduction ratio | 3:01 | 5:01 | 7:01 | 10:01 | ||
| 最快速度 Fastest speed （mm/s） | 2303 | 1382 | 987 | 565 | ||
| 最大載重 maximum ?load（KG） | 水平 horizontal | 50 | 100 | 150 | 200 | |
| 垂直 vertical | 40 | 50 | 80 | 110 | ||
| 額定推力 Rated ?thrust（N） | 320 | 640 | 961 | 1281 | ||
| 標準行程 Standard ?itinerary(mm) | 50-10000(mm)(可拼接超長行程 Can be spliced for long strokes) | |||||
| 馬達額定轉速 Motor ?rated speed | 2500 | |||||
?
| 齒輪齒條規格系列集合 | ||
| 136 | 50（垂直升降臺常用Vertical lift table commonly used） | |
| 170 | 80（垂直升降臺常用Vertical lift table commonly used） | |
| 175 | 150 | |
| 210 | 200（最大水平負載500KG maximum horizontal load） | |
| 270 | 300（最大水平負載800KG maximum horizontal load） | |
| / | 400 | |
| 備注 | 我司有配套定制桁架及地軌搭配滑臺模組使用，如有需要桁架及地軌客戶請聯系客服人員溝通參數細節。Our company has matching custom trusses and ground rails to use with slide modules. If you need truss and ground rails, please contact customer service staff to communicate parameter details | |
齒輪齒條傳動方式滑臺具有重載，高速，使用壽命長，剛性好等諸多特性。速度最快可達4米每秒，有效行程可拼接至幾十米或者更長。同時可以多個滑座同時運行，多用于重型工業器械行業。
??齒輪齒條垂直升降機構更是滿足了Z軸使用市場重載，高速，長行程的需求。Z軸齒條升降機構的廣泛應用，能夠超過上百公斤的負載，能夠高速達到2米以上每秒的速度。更是能夠高精度的同時壽命也長，加上可無限拼接加長的有效行程，因此齒輪齒條模組滑臺在基建等諸多重型機械行業起到了舉足輕重的作用。
?
?
